國六東風天龍18方后雙橋壓縮式垃圾車配置
底盤配置：
采用東風天龍國六底盤，D320排半標準頂駕駛室，康明斯290馬力發動機，U型后處理，9檔變速箱，前橋5.5T，后橋10T單減橋，全鋼350L油箱，11.0鋼絲胎，帶行駛記錄儀
1、液壓傳動系統介紹
A、液壓油缸采用國內知名品牌-廈門銀華/煙臺未來品牌，國內主流環衛車油缸供應商，油缸所有密封件采用英國進口HALLITE品牌，確保油缸使用壽命。
B、液壓油泵采用合肥長源/合肥皖液生產的鋁合金齒輪泵，性能穩定，可靠性高。
C、多路換向閥采用揚州中梅、湖南鴻輝、上海強田、意大利HC等品牌，國內環衛車主流配套廠家。
D、液壓管路采用國內知名品牌，鋼管為徐州全球通，軟管為廣州天河。
2、電氣控制系統介紹
系統采用模塊化設計思路搭建，主要由控制箱總成、前操作CAN總線按鍵盤、后操作按鍵盒組、接近開關傳感器、車體線束五部分組成，各部件之間通過航空插件，汽車級防水插件等連接器相互對接。集成化高，系統簡練，安裝方便，接線簡單，簡化系統，防護等級高，耐水，耐腐蝕，IP67防護等級，9~36VDC寬工作電壓范圍，單個按鍵壽命100萬次以上，已在工程機械、環衛機械業內廣泛應用，可靠性高，性能穩定，具有背光功能，方便夜晚作業，美觀大方。
上裝線束采用一體化設計，可靠性高，安裝、布線方便，汽車、工程機械線束專業制造商生產，垃圾壓縮車專業導通檢測臺，正確率100%，滿足QC/T29106-2014汽車線束標準，各接頭功能標識明顯，防錯，安裝方便，效率高。
3、工作裝置
不同用戶可根據不同的垃圾搜集方式，選裝不同的翻桶（斗）機構：翻標準垃圾鐵桶ZBT59003-88（300L）、塑料垃圾桶（240L）、塑料垃圾桶（660L）、隨車小垃圾斗（800L）、密封遮蓋式垃圾斗（1400L）、擺臂垃圾斗（3000L）。
|
箱體有效容積
|
≥18.5m³
|
|
箱體外形
|
弧形箱體
|
|
箱體材料
|
底5邊4(特種鋼材)
|
|
壓縮比
|
≥2.5
|
|
填裝器有效容積
|
≥1.9m³
|
|
裝填循環一次時間
|
≤25s
|
|
推卸垃圾時間
|
≤45s
|
|
控制方式
|
自動、手動
|
|
液壓系統壓力
|
18MPa
|
|
多路換向閥
|
意大利進口閥芯專用多路閥
|
|
液壓油泵
|
合肥長源/皖液
|
|
液壓油缸
|
廈門銀華
|
|
控制系統
|
CAN總線集成控制
|
|
油管
|
廣東天河軟管，徐州鋼管
|
|
其他
|
整體式滑板滑塊
|

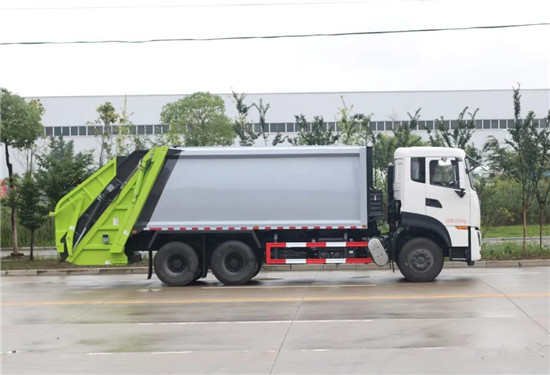

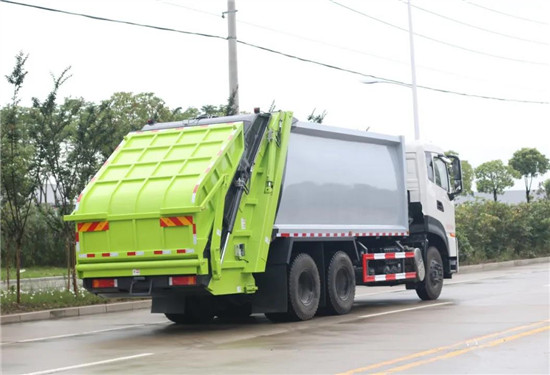

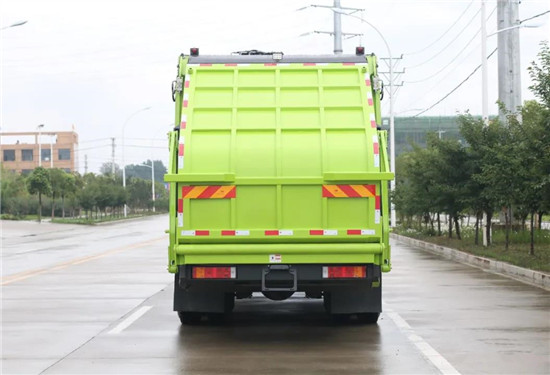

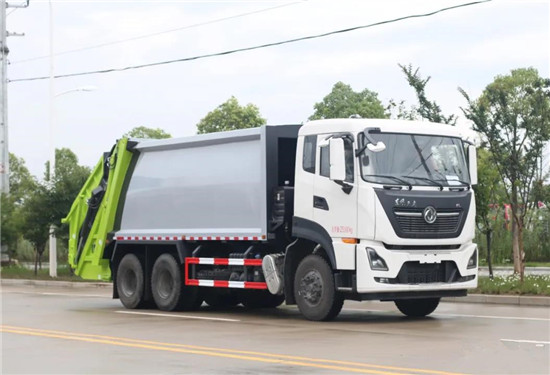

國六東風天龍18方后雙橋壓縮式垃圾車圖片
